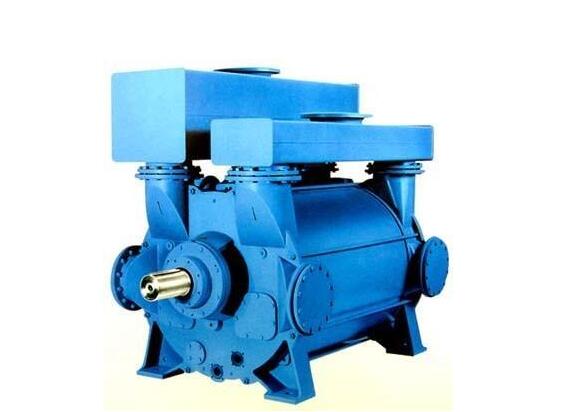

2BEA系列水环真空泵

作者:admin    发布时间:2020-06-06 16:08     浏览次数 :


吸入绝压:33hPa,160hPa      抽气速率:2.8~353m3/min     电机功率:11~560kW
产品标准:Q/FP201.1-201.3-89(epv DIN28431)    传动方式:电机直联、电机皮带传动

  用途及特点:

  2BE1系列水环真空泵及压缩机,是我厂在多年科研成果和生产经验的基础上,结合国际同类产品先进技术,研制开发的高效节能产品。通常用于抽吸不含固体颗粒,不溶于水,无腐蚀性的气体,以便在密闭容器中形成真空和压力。通过改变结果材料,亦可用于抽吸腐蚀气体或以腐蚀性液体做工作液。广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、石器、洗煤、选矿、化肥等行业。

  本系列泵采用单级单作用的结构形式,具有结构简单,维修方便,运行可靠,高效节能的优点,并能适应排水量大,载荷冲击波动等恶劣工况。

  我们对于关键部位,如分配板,叶轮和泵轴进行了系统优化设计,简化了结构,提高了性能,实现节能,采用焊接叶轮,叶片一次冲压、成型,型线合理;论彀全部加工,从根本上解决了动平衡问题。叶轮与泵轴采用热装过盈配合,性能可靠,运转平稳。叶轮焊接后,整体运行良好的热处理,叶片具有良好的韧性,使叶片的抗冲击,抗折弯能力得以根本保证,能适应载荷冲击波动的恶劣工况。

  2BE1系列泵,自带气水分离器,多位置没有排气口,泵盖设有排气阀检修窗口,叶轮与分配板间隙通过定位轴两端压盖调整,安装使用方便,操作简单,便于维修。

  我厂真空泵在出厂前均经检测中心,严格检查测试,性能优越可靠耐用。

应用:

  ◆尾气/火炬气回收
  ◆PVC装置中的VCM回收
  ◆循环气压缩
  ◆聚酯生产
  ◆液氯生产
  ◆变压吸附(PSA)
  ◆真空结晶、过滤
  ◆原油减压蒸馏中的塔顶真空系统
  ◆乙炔、氢气等易燃易爆气体压缩
  ◆氯气等有毒、腐蚀性气体压缩
  ◆各种物料的真空输送


号含义: 2BEA 705-1BV3
2BEA-泵名称 70-叶轮名义半径(cm) 5-叶轮宽径比为1.2 1-最低吸入绝对压力代号
B-结构材料代号 V-传动方式代号 3-轴封型式代号.

2BE水环真空泵性能表

型号  最低吸入 绝压hPa 泵转速(r/min) 最大气量 (m3/min) 电机功率(kW) 传动形式 电机电压(V) 吸入口径(mm) 排出口径(mm)  外型及安装尺寸
2BEA202 33 790 9.5 18.5 皮带 380 125 125 泵头安装尺寸
直联传动安装尺寸
皮带传动安装尺寸
880 11 18.5 皮带 380
980 12 22 联轴器 380
1100 14 30 皮带 380
1170 15 30 皮带 380
2BEA203 33 790 14 30 皮带 380 125 125

泵头安装尺寸


直联传动安装尺寸


皮带传动安装尺寸

880 16 30 皮带 380
980 18 37  联轴器 380
1100 20 45 皮带 380
1170 21 45 皮带 380
2BEA252 33 558 20 30 皮带 380 150 150 泵头安装尺寸
直联传动安装尺寸
皮带传动安装尺寸
660 25 37 皮带 380
740 28 45 联轴器 380
820 30 55 皮带 380
880 33 75 皮带 380
2BEA253 33 560 28 45 皮带 380 150 150  泵头安装尺寸
直联传动安装尺寸
皮带传动安装尺寸
590 30 55 皮带 380
660 35 55 皮带 380
740 39 75 联轴器  380
820 43 90 皮带 380
2BEA303 33 466 43 55 皮带 380 200 200 泵头安装尺寸
直联传动安装尺寸
皮带传动安装尺寸
520 45 75 皮带 380
590 52 75 联轴器 380
660 58 90 皮带 380
740 62 110 联轴器 380
2BEA353 33 390 55 75 皮带 380 250 250  泵头安装尺寸
直联传动安装尺寸
皮带传动安装尺寸
415 58 90 皮带 380
464 65 110 皮带 380
520 72 132 皮带 380
590 81 160  联轴器 380
2BEC400 160 300 68 75 皮带 380 300 300  泵头安装尺寸
直联传动安装尺寸
皮带传动安装尺寸
323 80 90 减速机或皮带 380
367 85 110 380
393 92 110 380
449 110 132 380
2BEC420 160 300 90 110 减速机或皮带 380 300 300  泵头安装尺寸
直联传动安装尺寸
皮带传动安装尺寸
330 110 132 380
360 120 132 380
390 126 160 380
420 134 185 380
2BEC500 160 242 125 130 减速机 380 350 350  泵头安装尺寸
直联传动安装尺寸
皮带传动安装尺寸
266 145 185 380
294 165 200 380
336 190 250 6KV
372 210 280 6KV
2BEC520 160 236 150 185 减速机 380 350 350  泵头安装尺寸
直联传动安装尺
266 165 220 6KV
294 205 250 380
336 235 280 380
336 250 315 380
2BEC600 160 200 180 185 减速机 380 400 400  泵头安装尺寸
236 210 250 6KV
266 240 280 6KV
294 260 315 6KV
336 285 350 6KV
2BEC620 160 200 220 220 减速机 6KV 400 400   泵头安装尺寸
236 255 280 6KV
266 290 350 6KV
294 320 400 6KV
336 360 450 6KV
2BEC670 160 170 305 315 减速机 6KV 500 500  泵头安装尺寸
200 370 450 6KV
236 440 560 6KV
266 500 630 6KV
294 550 800 6KV
